КТ9109А 2Т9109А

Транзистор КТ9109А  2Т9109А кремниевый эпитаксиально-планарный структуры n-p-n генераторный. Предназначен для применения в импульсных усилителях мощности в схеме с общей базой в полосе частот 720...820 МГц при напряжении питания 50 В.

Описание взято с сайта http://www.eandc.ru

подробнее


910 руб.


Товар виртуального склада, запросить о сроках поставки

Добавить в список

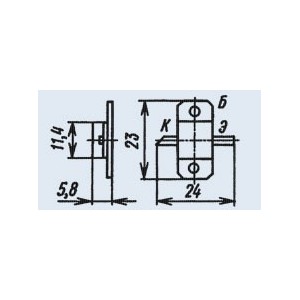

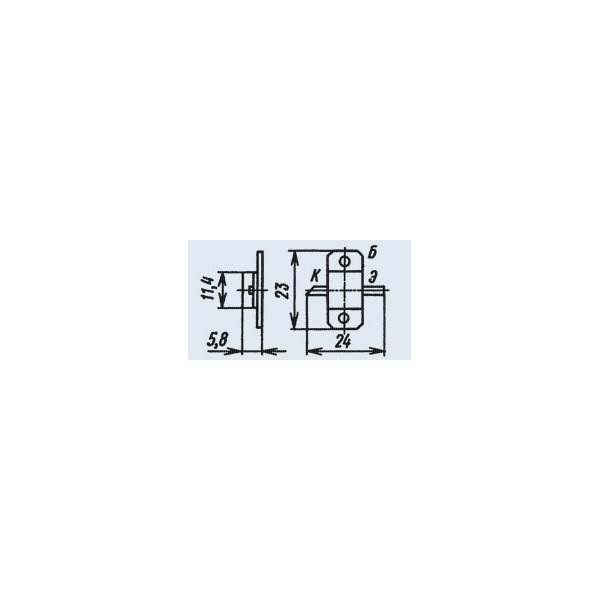

Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Транзистор содержит внутреннее LС-звено.
Тип прибора указывается на корпусе.
Масса транзистора не более 6 г.

Основные технические характеристики транзистора КТ9109А  2Т9109А:
• Структура транзистора: n-p-n;
• Рк и max - Максимально допустимая импульсная рассеиваемая мощность коллектора: 1120 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 360 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 65 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк и max - Максимально допустимый импульсный ток коллектора: 29 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 60 мА (65В);
• Ск - Емкость коллекторного перехода: не более 140 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 3,5 дБ на частоте 820 МГц;
• Рвых - Выходная мощность транзистора: не менее 500 Вт на частоте 820 МГц;
• tрас - Время рассасывания: не более 10 нс
