КТ922В 2Т922В, 2N5643

Транзисторы КТ922В 2Т922В кремниевые эпитаксиально-планарные структуры n-p-n генераторные. Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах выше 50 МГц при напряжении питания 28 В.

Описание взято с сайта http://www.eandc.ru

подробнее


543 руб.

Добавить в список

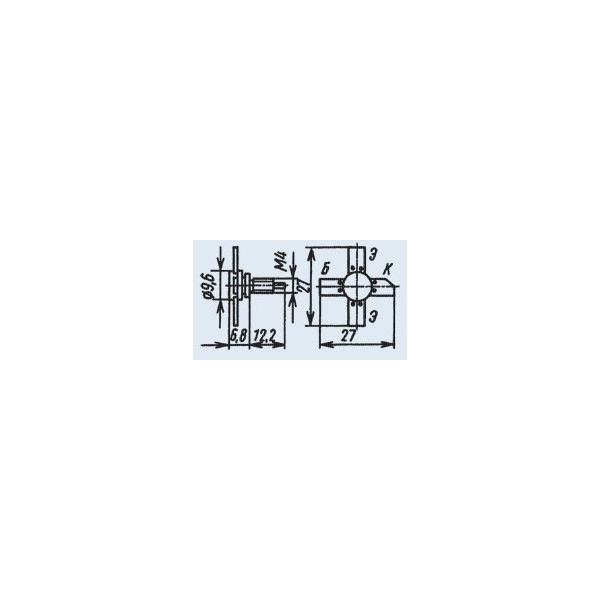

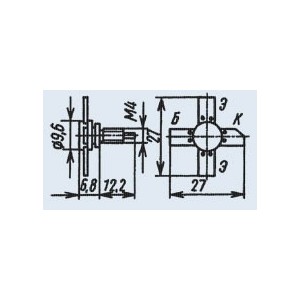

Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 4,5 г.

Основные технические характеристики транзистора КТ922В 2Т922В:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 40 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 300 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 65 В (0,1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 3 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 9 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 40 мА (65В);
• Ск - Емкость коллекторного перехода: не более 65 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 4 дБ;
• Рвых - Выходная мощность транзистора: не менее 40 Вт на частоте 175 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 25 пс
