Описание

Модуль предназначен для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

Устройство имеет три клемника под отвертку, по два контакта каждый.

Прибор питается от источника питания напряжением от 6 до 35В.

Назначение выводов:

1 - плюс питания модуля

2 - минус питания модуля

3 - не используется

4 - вх. вольтметра

5 - минусовой вход шунта

6 - плюсовой вход шунта

Для правильных показаний тока, 2 и 5 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.

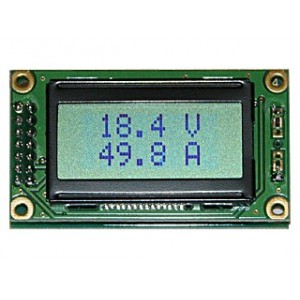

В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.

При превышении напряжения более 99.9В на дисплее отображается ERR V. При превышении тока более 50.0А на дисплее отображается ERR A

Внимание!

Для корректной работы модуля необходим внешний шунт на 50А, 75мВ, который в комплект не входит. Включение нагрузки к модулю без шунта выведет модуль из строя. Подключение шунта к  модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль! Включение шунта в разрыв плюса выведет модуль из строя.

При подключении соблюдайте полярность!

Измеряемый ток не должен превышать значения 50А.

шунт в комплект не входит
